一、用途
CF 型回轉式固液分離機（也稱回轉式格柵除污機），它是一種先進的水處理固液分離設備，主要用于城鎮污水處理廠、住宅小區污水預處理裝置，市政雨/污水泵站、自來水廠以及電廠冷卻水等進水口處，該設備也廣泛用于紡織、印染、食品、水產、造紙、釀酒、屠宰、制革等各個行業的水處理工程，是水處理行業中理想的固液分離設備。
二、結構及工作原理
該設備采用回轉式，由一種特殊形狀的犁形耙齒按一定的裝配順序和數量排列在橫軸上，組成耙齒 鏈，根據過水流量，裝配成不同的間隙，安裝在泵站或水處理系統的入口處，當驅動裝置帶動耙齒鏈自下向上運動時，水中的雜物被耙齒鏈撈起，液體則在柵隙中流過，設備轉動到上部頂點后，耙齒鏈改變運行方向，由上向下運動，物料依靠自重從耙齒上自行脫落，當耙齒從反面轉到設備底部時，又開始另一循環往復的連續運行，從而不斷的從水中清撈雜物，達到固液分離的目的。

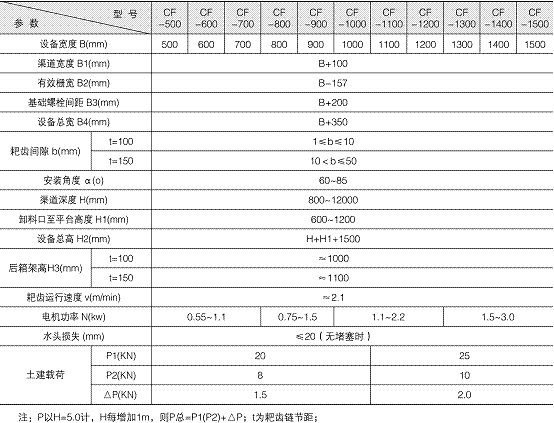

三、主要技術參數和安裝尺寸表:
四、主要特點
1、驅動裝置采用擺線針輪或斜齒輪式減速電機直接驅動，噪聲低、結構緊湊、運行平穩等特點；
2、機架為整體框架結構，剛性強，安裝簡便、日常維修工作量少；
3、耙齒規格兩種，粗格柵耙齒節距t=150mm，細格柵耙齒節距t=100mm；
4、設備操作簡便，可直接就地/遠程控制設備的運行；
5、為防止意外過載，設有機械剪切銷和過電流雙重保護，使設備運行安全可靠；
6、當設備寬≥1500mm時，為保證設備的整體強度，將采用并聯機的形式。

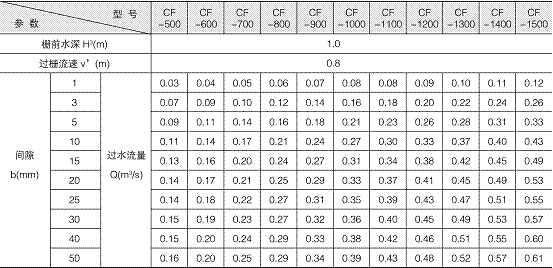

五、過水流量表

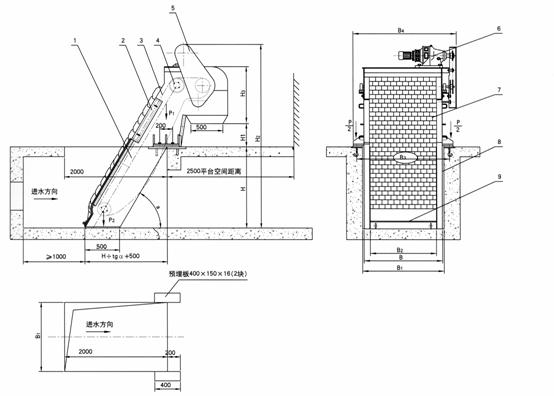

六、外形安裝尺寸圖:
1、機架2、檢修孔蓋板3、牽引鏈4、導向裝置5、電機護罩6、驅動裝置7、耙齒8、兩側擋板9、底部擋板
